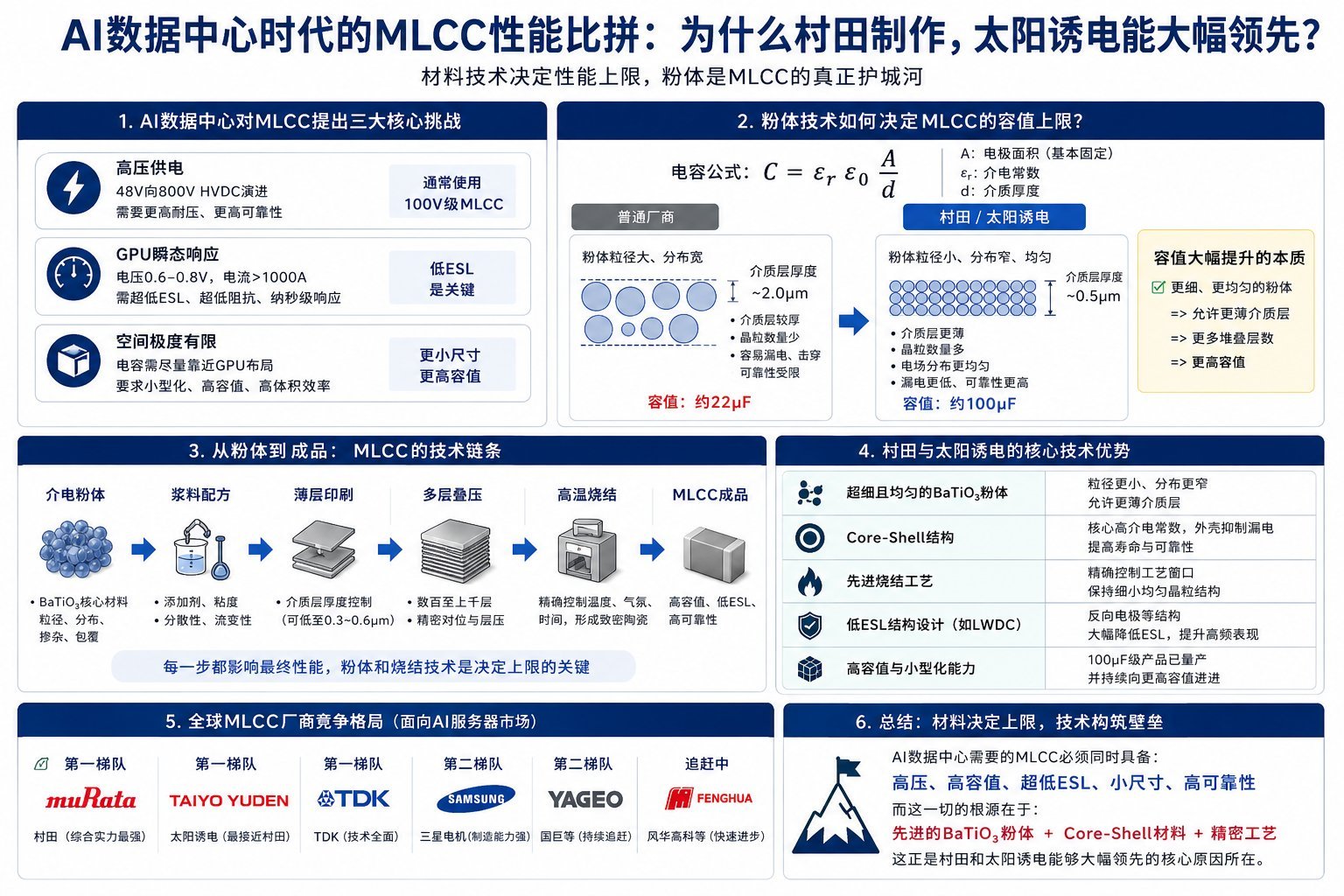

AI数据中心时代的MLCC性能比拼：为什么村田制作、太阳诱电能大幅领先？
AI数据中心正在推动MLCC进入新一轮技术升级周期。
过去服务器主要采用12V供电，如今正向48V机架供电演进，未来甚至可能进入800V HVDC高压直流时代。与此同时，NVIDIA GB200、GB300等AI平台功耗持续提升，GPU核心电压已经下降至0.6V-0.8V，但单颗GPU电流却突破1000A。
对于MLCC而言，挑战主要来自三个方向。
首先是高压化。48V供电要求更高耐压、更高可靠性、更强耐热和抗机械应力能力，因此100V级甚至更高耐压MLCC的需求快速增长。
其次是瞬态响应。AI GPU负载变化发生在纳秒级，供电网络必须具备极低ESL（等效串联电感）和极低阻抗，否则就会出现电压跌落、性能下降甚至系统不稳定。
第三是空间限制。GPU周围PCB面积越来越紧张，工程师希望在距离GPU最近的位置放置更多去耦电容，因此MLCC必须同时实现小尺寸、高容值和高体积效率。
面对这些需求，行业开始向高压MLCC、超低ESL MLCC以及超高容值MLCC方向发展。
其中，村田制作和太阳诱电成为最具代表性的两家公司。
太阳诱电推出了LWDC低ESL系列MLCC，通过反向电极结构显著降低ESL，特别适合AI GPU供电场景。同时布局100V以上高压MLCC以及高容值MLCC，并积极推进Embedded MLCC技术。
村田则持续刷新行业纪录，在小尺寸、高容值、高可靠性产品上保持领先地位。
让他们获得竞争优势的，在于材料。
MLCC可能属于制造业，而高端MLCC更接近材料科技行业。
其核心技术链条：
BaTiO₃介电粉体 → 浆料配方 → 薄层化 → 层压 → 烧结 → MLCC
其中最难、门槛最高的环节就是介电粉体。MLCC主要采用钛酸钡（BaTiO₃）作为介电材料。
但不同厂商的BaTiO₃的差距体现在：
粒径控制粒径分布稀土掺杂体系Core-Shell结构晶粒生长控制
这些能力共同决定最终性能上限。
这也是为什么同样是MLCC，村田能够做到100μF，太阳诱电能够做到50μF而其他大多厂商却连22μF都做不到？
原因是村田和太阳诱电能够把介质层做得更薄、堆叠更多层。
对于固定尺寸MLCC而言，想要提升容值，只能依靠三件事：
更高介电常数更薄介质层更多堆叠层数
问题在于，当介质层不断变薄时，对材料的要求会指数级提高。
如果BaTiO₃颗粒过大，当介质层厚度下降到0.5μm甚至更低时，可能只剩下两三层晶粒。
此时漏电、击穿和寿命问题会迅速恶化。
村田和太阳诱电最大的优势之一，就是能够将BaTiO₃颗粒做到极细且高度均匀，从而继续推动介质层薄层化。
而粒径只是第一步。粒径分布往往更重要。如果颗粒大小差异过大，烧结后容易形成异常晶粒、空洞和应力集中，最终导致可靠性下降和良率恶化。
高端MLCC厂商普遍拥有行业最先进的粒径分布控制能力。
再往上，则是Core-Shell技术。高端MLCC需在BaTiO₃核心外部包覆特殊稀土掺杂层。
Core负责提供高介电常数。Shell负责控制漏电流、提升绝缘性能并延长寿命。
这部分往往是村田制作和太阳诱电最核心的技术机密之一。
即便拥有相同粉体，烧结工艺仍会让最终性能差距巨大。烧结过程中的温度曲线、氧分压控制、保温时间和冷却速度都会影响晶粒成长。
真正领先的厂商不仅能够制造超细粉体，更能够在烧结结束后维持细小、均匀且稳定的晶粒结构。
这也是为什么高容值MLCC极难制造。
100μF的难点是需要将数百甚至上千层超薄介质层稳定堆叠在一起。任何一层出现微小缺陷，都可能导致整颗产品失效。
因此，高容值产品本质上是材料科学、工艺控制和良率管理的综合竞争。
从产业格局来看，目前高端MLCC市场大致呈现以下梯队：
Murata Manufacturing —— 行业龙头，材料、工艺、产品全面领先。Taiyo Yuden —— 最接近村田的竞争者，在高端MLCC领域长期保持领先。TDK —— 技术实力强，持续追赶第一梯队。Samsung Electro-Mechanics —— 制造能力突出，在AI服务器市场持续扩张。Yageo、Fenghua Advanced Technology等厂商正在持续追赶。
未来AI服务器最需要的MLCC，不再是消费电子时代的大众产品。
而是同时具备：
高压高容值超低ESL小尺寸高可靠性
五项能力的产品。
而这五项能力最终都会指向同一个源头：几十年积累形成的BaTiO₃粉体技术、Core-Shell结构设计、超薄介质制造能力以及烧结工艺经验。
这也是为什么在AI数据中心时代，真正拉开差距的不是MLCC本身，而是背后的材料科学。
