美国专利局公开的Apple最新专利申请，提出了一套全新的显示驱动集成架构，通过将屏幕驱动电路整合至系统级封装（SiP）内部，有效压缩屏幕无效边框体积、释放机身内部空间，为Apple全品类设备实现更轻薄、更高集成度的先进显示模组提供底层技术支撑。
该专利技术主要应用于搭载显示屏的各类电子设备，核心创新是采用可直接贴合绑定显示面板的系统级封装芯片。整套封装结构由基板、贴片电子元器件与塑形塑封材料组成，基板未被塑封覆盖的裸露区域可直接与屏幕面板粘合固定。
相较于传统方案中驱动电路、排线、主板分区独立布局的模式，新架构让SiP封装不再是独立配件，而是直接融入屏幕电路体系，成为显示互联结构的核心组成部分。
这项技术针对性解决了现代智能设备显示设计的核心痛点：传统屏幕需要预留粘合区域、柔性排线、外置驱动芯片与复杂布线结构，不仅导致边框宽度难以进一步收窄，增加整机装配复杂度，还大量占用机身内部有限空间，长期制约轻薄化、一体化机身的设计上限。
该专利适用范围覆盖iPhone、iPad、Mac、智能眼镜、头戴设备等全品类产品，也是Apple未来超薄机型、紧凑型显示设备的核心底层方案。
常规显示屏的视觉显示仅为表层形态，屏幕正常工作依赖一整套隐藏硬件电路，包含显示驱动电路、栅极驱动电路、数据传输线路、时序控制电路以及各类导电接触端子，负责像素点亮、画面时序同步、电力供给与图像数据传输。传统外置电路布局结构分散、占用空间大，屏幕四周与背部的非显示区域臃肿，是设备边框偏大、机身厚度无法压缩的主要原因。

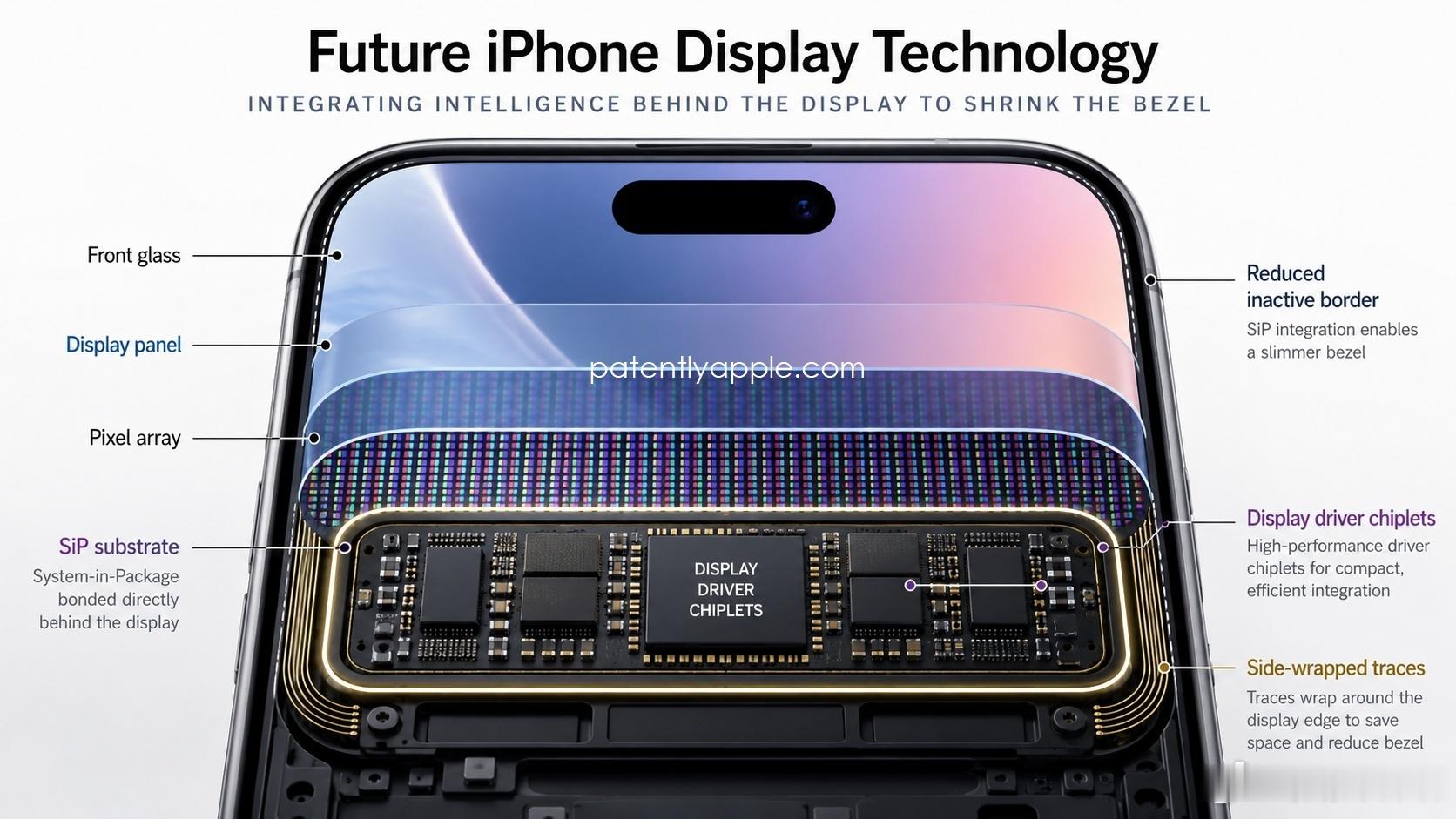

Apple通过SiP集成方案，将绝大多数屏幕驱动元器件整合至小型封装模块中，可直接贴合屏幕面板，同时支持时序控制器、完整驱动芯片或多颗微型驱动芯粒的集成搭载，大幅简化屏幕外围电路布局。
实现窄边框设计的核心突破，在于采用高密度SiP基板替代传统柔性电路板绑定方案。传统屏幕与电路的粘合区域面积偏大，限制边框收窄空间，而Apple自研高密度封装基板搭载精细导电通孔与高密度布线，能够在大幅缩小粘合区域的前提下，稳定保障屏幕的显示精度、刷新率与信号传输质量。
该优化并非简单调整芯片摆放位置，而是从硬件架构层面缩减屏幕非显示区域体积，为极致窄边框、超紧凑机身、小空间设备显示模组设计提供可行性。
Apple设计的SiP基板具备多重功能，不只是元器件的承载载体，更是屏幕、电子元件与柔性排线之间的核心电路桥梁。基板集成导电触点、传输线路与导通通孔，可搭载时序控制等核心元器件，基板另一端衔接柔性排线并连通设备主板，完整填补屏幕面板与主板电路之间的衔接空缺。
这让系统级封装同时承担结构支撑与电路导通双重功能，彻底改变了传统芯片仅作为独立功能元件的定位，成为整套显示互联系统不可或缺的核心结构。

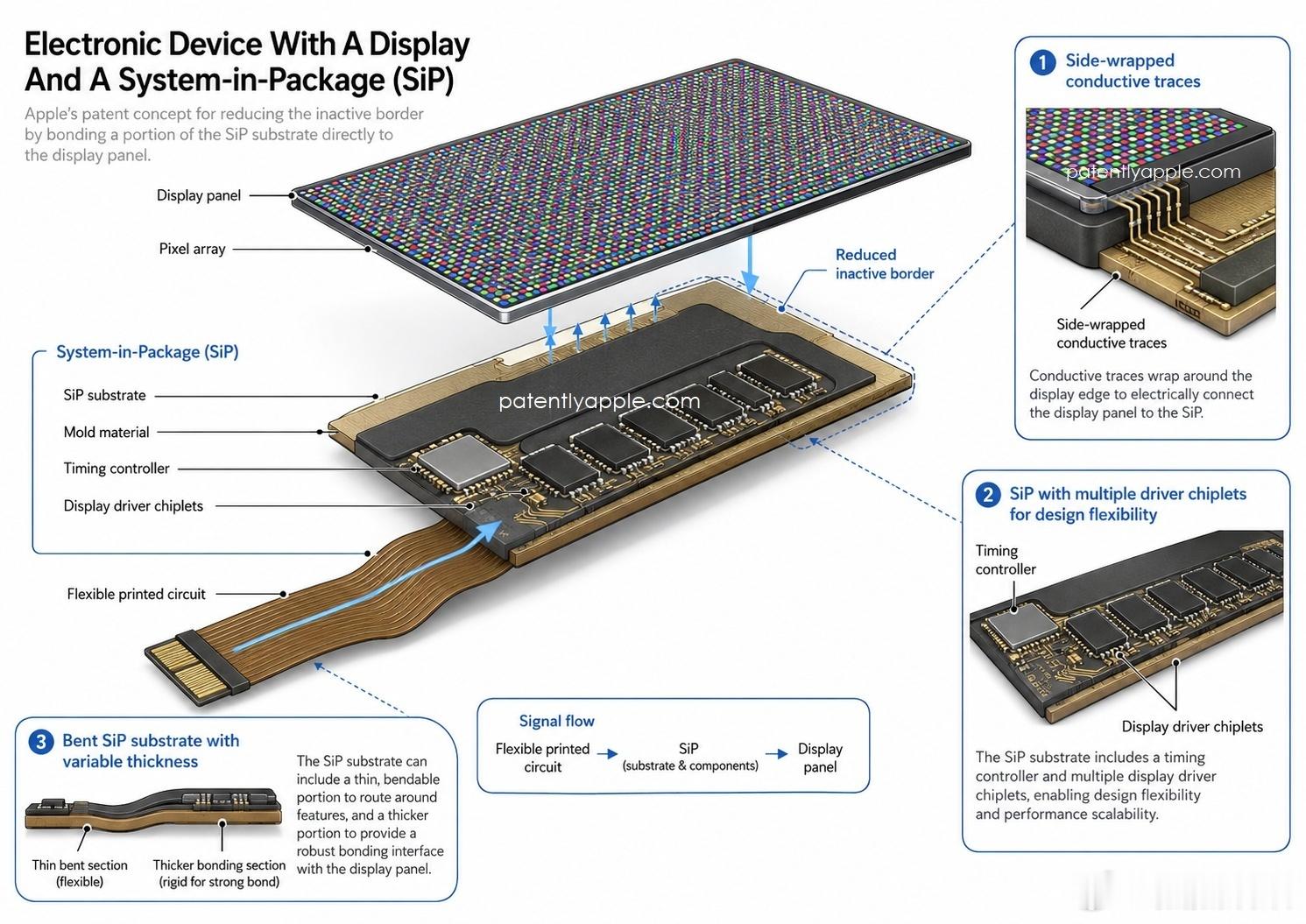

专利提出的局部塑封设计是提升集成度的关键细节，塑封材料仅覆盖基板不足五成面积，裸露基板区域直接贴合屏幕面板。塑封区域用于防护内部精密元器件，裸露基板可形成超薄贴合接触面，无需占用完整封装厚度与体积。
该设计对毫米级精密设备极为友好，可适配iPhone、iPad、Apple Watch、空间计算设备、智能眼镜等所有对空间利用率要求极高的产品。
同时，Apple引入芯粒拆分架构优化驱动设计，摒弃传统一体式大尺寸驱动芯片，将显示驱动功能拆分为数字芯粒与模拟芯粒组合架构。
数字芯粒负责数据运算、存储读写与端口输入输出，模拟芯粒专注信号处理。芯粒化拆分能够根据不同设备的屏幕尺寸、分辨率、刷新率与功耗需求灵活调配硬件配置，有效优化整机功耗，缓解紧凑型设备的散热压力与布线压力，契合当前半导体行业高精度、高灵活度的发展趋势。
为进一步精简屏幕边缘结构，专利搭载侧边环绕式导电线路设计，线路沿屏幕侧边、封装基板与塑封表层贴合布设，直接建立屏幕面板与SiP基板的电路通路。
该结构大幅减少甚至取消传统屏幕弯折排线与弯折基板结构，占用空间极小，不仅助力窄边框成型，多侧边布线还能提升供电效率，同时增强设备生产良品率与跌落稳定性。整体设计兼顾外观轻薄化与内部结构可靠性，是Apple精细化工程理念的典型体现。
该技术具备极强的设备适配性，覆盖MacBook、显示器、iPhone、iPad、穿戴设备、AirPods、头戴设备、车载显示屏等全品类电子设备。
尤其适配头戴设备、智能眼镜、Apple Watch、超薄机型与折叠设备，能够解决这类产品内部空间狭小、屏幕布线困难、边框难以收窄的行业难题。专利提及的眼镜式、头盔式头部显示设备适配方案，也为未来Apple空间计算设备、智能眼镜的小型化、曲面化、精密光学模组设计提供支撑。
针对头戴光学设备的特殊场景，Apple设计了专属集成方案，可在屏幕面板与SiP封装之间增设光波导、镜片、光耦合器等光学组件。传统驱动主板与臃肿排线无法适配轻量化眼镜设备，而这套一体化架构可将驱动电路与光学模组深度融合，依托侧边布线与中间硅基结构完成信号传输，在极小的光学腔体内部实现完整显示功能，适配未来轻量化智能穿戴光学设备的研发需求。
从产品价值层面来看，该专利不属于用户直观可见的显示功能升级，而是底层硬件架构的革新，能够从根本上提升设备轻薄度、空间利用率与能效表现，简化整机组装工艺。
不同于Apple过往聚焦像素、触控、光学画质与新材料的屏幕专利，本次技术深耕封装集成与电路布局，解决了高端屏幕设计落地的结构性瓶颈，解决了优质屏幕面板受限于臃肿外围电路、无法实现极致机身设计的行业痛点。
整套技术的核心创新，是实现屏幕面板与驱动电路的一体化集成重构。通过局部塑封裸露贴合、SiP直连屏幕、驱动芯粒拆分、差异化基板厚度与侧边环绕布线五大核心设计，构建出高集成、低空间占用、高稳定性的新型显示模组，彻底摆脱传统分散式布线的结构弊端。
这项底层封装革新，对Apple未来全线产品迭代具备深远意义。无需依赖屏幕参数升级，仅通过硬件架构优化，即可持续实现设备窄边框、薄机身、小型光学模组的迭代升级，大幅提升显示电路集成密度与整机设计灵活度。
未来Apple将不再把屏幕视为独立显示面板，而是将像素显示、驱动电路、封装基板、芯粒元件、侧边布线整合为统一协作的精密系统，在节约机身空间、优化散热布局的同时，拓展各类高端轻薄设备的设计可能性。
该专利由28名Apple工程师联合研发，是Apple布局下一代显示硬件生态的关键基础性技术。
