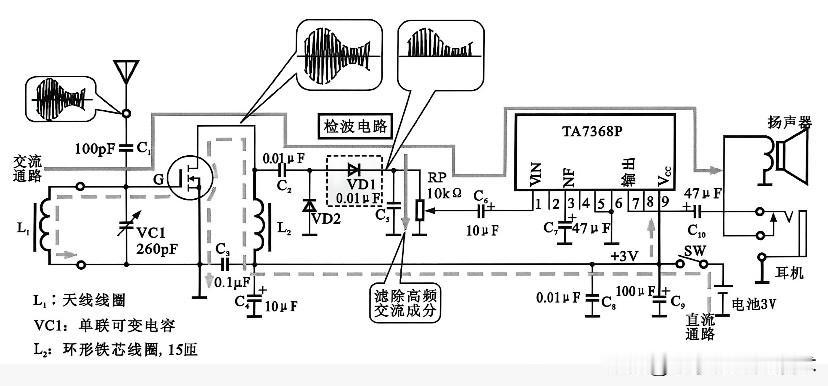

我记得以前在学习无线电技术，在实践环节焊接的是超外差六管半导体收音机，在检波环节用的器件就是检波二极管。 今天在翻阅以前的书本时看到了两个袖珍式收音机电路图。从第一幅图看，由于二极管的单向导电特性，它的负半周调幅波通过二极管，正半周被截止。 通过二极管 VD 后输出的调幅波只有负半周。负半周的调幅波再由 RC 滤波器滤除其中的高频成分，电容C阻止其中的直流成分，输出的就是调制在载波上的音频信号了，这个过程就称为检波。 第二幅图是一个完整的单波段袖珍收音电路。在电路中采用的是直接放大高频载波收音电路，检波采用倍压检波方式。 由天线接收天空中的信号后，经电容C1耦合到高放场效应晶体管的栅极。输入到场效应管栅极的信号经放大后由漏极输出，然后经耦合电容C2送入检波电路，这时的信号放大后的高频载波信号，载波的包络信号就是由所传输的声音信号所组成的。 高频载波信号由二极管整流，信号经过 VD1 时只剩下正半周的部分。VD1 输出的信号送到电位器 RP 上，其高频信号通过C3短路到地，只有低频信号由电位器输出，也就是从高频载波上将音频信号检出来。再经放大电路 TA7368P 进行放大，最后去驱动扬声器发声或耳机输出。 现在收音机由于各种功能的集成芯片的加持，收音机的体积越来越小，功能越多了。
