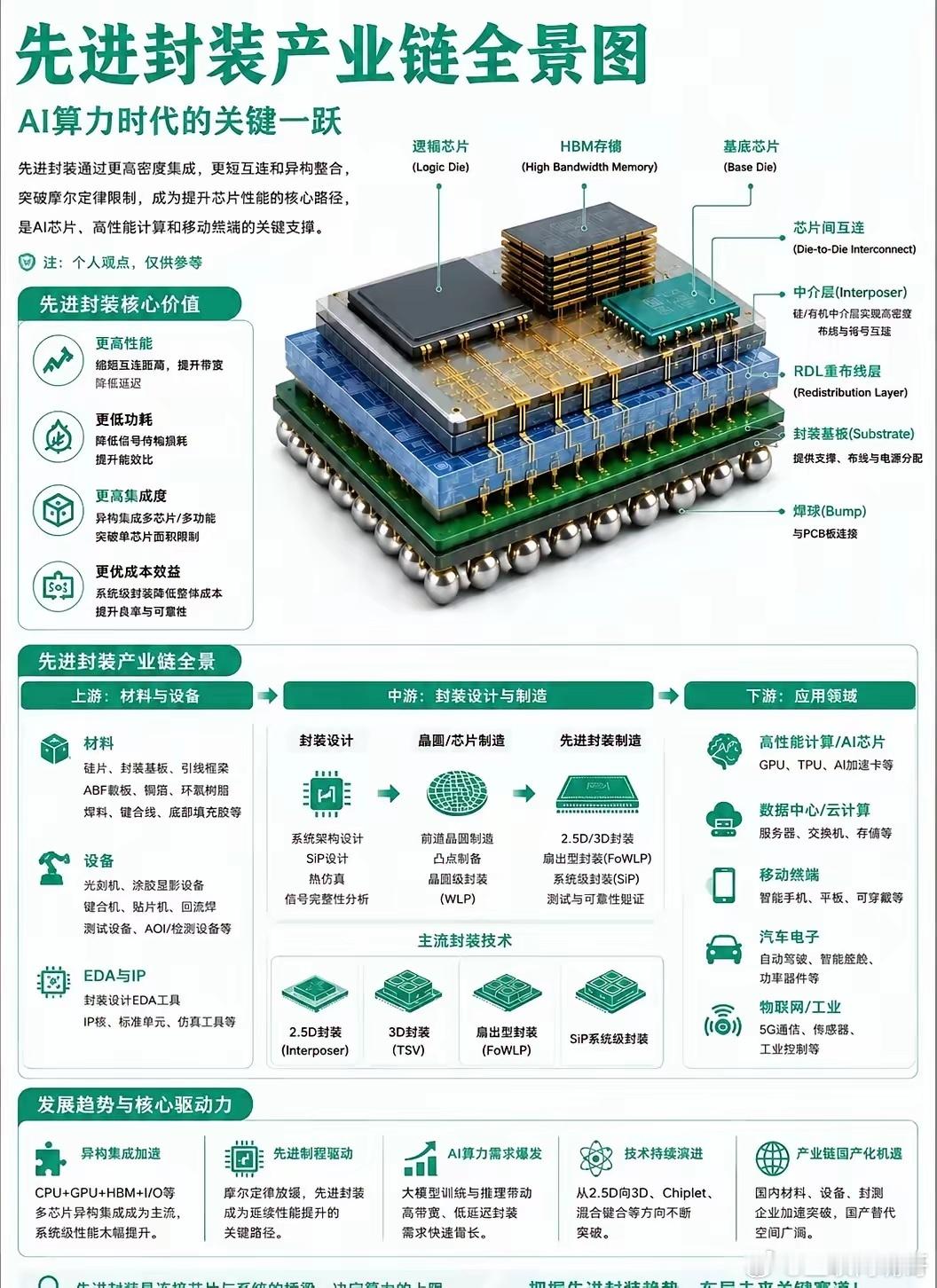

手札 | “先进封装”核心概念全景梳理先进封装在半导体产业链中的角色，远非“后端工序”四个字所能概括。当摩尔定律的微缩节奏明显放缓，单芯片性能提升的路径逐渐收窄，一个直接而现实的问题浮出水面：如何在不再依赖纯粹制程进步的前提下，继续推高系统的算力与带宽？答案正指向封装层面——通过硅中介层、硅通孔（TSV）、重布线层（RDL）等技术的组合，不同工艺节点、不同功能的芯粒可以被整合进同一封装体内。以2.5D封装为例，逻辑芯片与HBM存储之间的互连密度能够提升一个数量级以上，信号延迟与功耗也随之显著下降。这种变化并非渐进式改良，而是系统架构设计思路的根本性调整。再看产业分工的演变，一个耐人寻味的趋势是：前道晶圆制造与后道封测之间的边界正变得模糊。TSV的刻蚀、填充与减薄，扇出型封装中重构晶圆的工序，本质上都是晶圆级加工能力的延伸。这意味着，一家不具备先进封装能力的晶圆厂，很难在AI加速器领域提供完整解决方案；反过来，封测企业若只掌握传统键合与塑封工艺，也会被排除在高价值封装订单之外。正因如此，台积电的CoWoS、三星的I-Cube、以及英特尔EMIB等方案，实际上都模糊了代工厂与封测厂的传统分工。从国内产业链的视角看，这种模糊化反而提供了一个现实切入点：先进封装对光刻精度的要求远低于逻辑工艺中的极紫外光刻，材料与设备的国产替代进程也因此具备更可行的落地节奏。当然，挑战同样具体——底部填充胶、ABF载板、临时键合设备等环节仍存在明显短板，而这些短板恰是未来三到五年真正值得关注的突围方向。
