华为新技术 逻辑折叠非3D堆叠 我看全网好像也没几个人把这个事讲明白，我抽个时间跟大家课代表一下，尽量说人话。
在看 LogicFolding 之前，大家可以先大概的知道下，现在的芯片封装技术大概有这几条路：1-台积电的 SoIC，多的不说了，你先记住它是先进封装和 3D 集成里面非常顶级的路线，重点是把芯片之间的互联做得非常密，延迟更低、功耗更低。2-英特尔的 Foveros，也可以简单理解成模块化堆叠，把不同功能的 chiplet 叠起来、拼起来，上面跑逻辑，下面做基底或者互联，像是在更高维度上搭积木。3-三星X-cube，先让它在小孩儿那一桌，这里不讲。

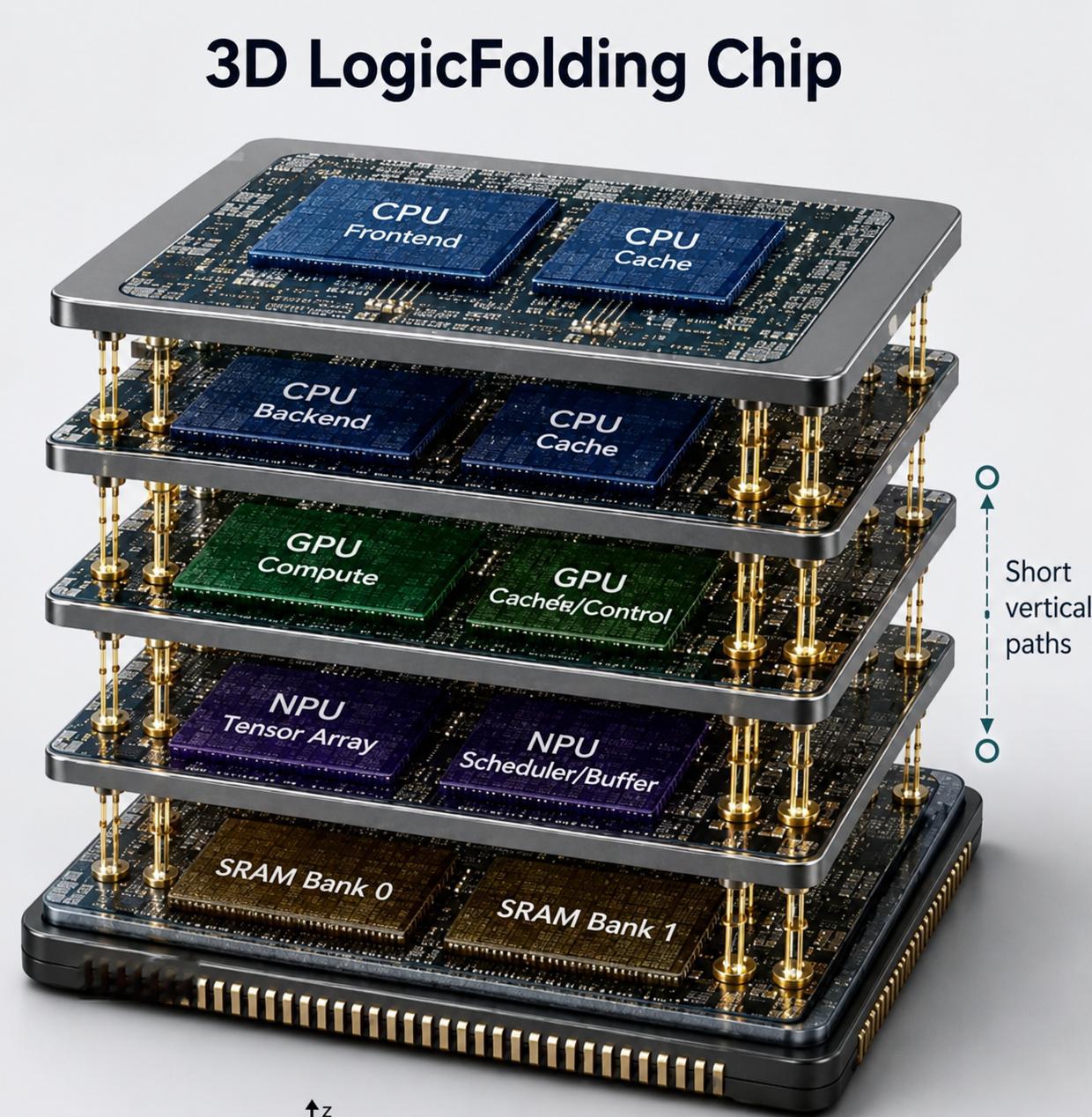

华为这次讲的 LogicFolding，不只是把两颗芯片叠起来这么简单。它是在芯片内部，把原来平面上绕很远的逻辑路径，重新折叠、重新组织，让该挨得近的电路尽量挨近一点，让信号少跑路。τ 定律的核心也在这，它不只盯着制程节点，也不只盯着晶体管继续变小，是把注意力放到信号传播时间上，想办法缩短路径、降低延迟、提高效率。所以你看，这三条路线的味道其实不太一样。
Foveros 更像拼积木，解决模块化集成的问题；SoIC 更像把芯片之间的互联密度继续往上拉，解决先进封装和 3D 集成的问题；LogicFolding 则更像是把逻辑路径重新设计，目标是让数据在芯片里面少绕路，少等红绿灯。
当然，这事听起来很美，但真要跑通困难也不少。它后面牵扯的不是一个单点技术，是一整套链路，EDA 工具链要适配，立体结构里的散热和供电要重新设计，跨层互联、时序收敛、良率、材料、制造和封装都得跟上。说白了，这不是今天发个概念，明天手机芯片就原地起飞。路线是有想象空间的，难度也是真的大。如果后面能规模化跑通，那它的意义就不只是某一颗芯片快一点，而是给先进制程之外，提供了一条新的性能提升路径。
