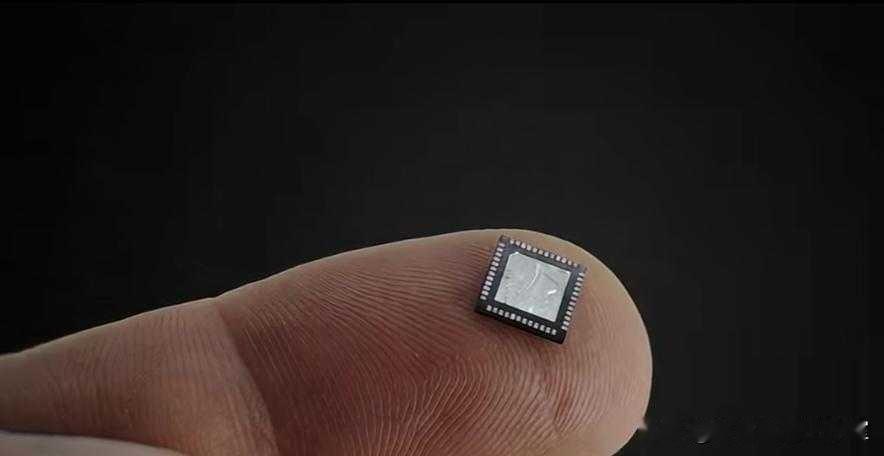

《 为何我们难造顶尖芯片？看完制造全流程就懂了！》 千道工序层层闯关！看懂顶尖芯片制造，明白差距究竟在哪 一颗指甲盖大小的3纳米芯片，复杂程度甚至超越星系运转规律。方寸之间容纳千亿个晶体管，内部开关每秒开合次数，是全球人口总数的数百万倍。这项凝聚人类顶尖智慧的产物，人类足足钻研了70年，如今能独立打造顶尖芯片的国家寥寥无几，它早已成为衡量高端工业实力的终极标尺。 芯片的原材料始于石英砂，这种特殊矿产分布范围极小。将石英砂投入两千度高温熔炉提炼，得到纯度98%的粗硅，而这仅仅是起步。行业需要通过西门子法反复提纯，把粗硅转化为多晶硅，纯度达到99.99999999999%，对比足金，它的纯净度还要高出十亿倍。 超高纯度硅料还要被制成单晶硅，所有硅原子必须整齐排列，一旦出现原子错位，整根价值数百万元的硅棒直接报废。经过高温熔铸、晶种引晶、慢速提拉，重达两百多公斤的单晶硅棒成型，再用金刚石线锯切割成薄片，也就是晶圆。后续还要打磨至原子级平整，倘若把晶圆比作足球场，表面凸起不能超过半毫米。 芯片车间的严苛程度更是超乎想象。工作人员需身着宇航级防护服，车间内每立方英尺空气中悬浮颗粒不得超过1个，普通卧室的粉尘量是其百万倍，一粒皮屑、一点灰尘，都会让整片晶圆彻底作废。从晶圆到成品，全程要历经一千多道工序，耗时整整三个月。 整套流程里，极紫外光刻机是绕不开的核心壁垒。这台荷兰ASML打造的设备重达百吨，十万余个零部件来自全球四十多个国家，研发周期长达三十年，没有任何国家可以独自制造。它依靠激光轰击液态锡滴，产生二十二万摄氏度的超高温，生成波长13.5纳米的极紫外光。这种光线极易被空气吸收，只能在真空环境中传播，再经由十面特制反射镜折射投影，层层损耗后完成光刻。 光刻、显影、刻蚀的流程要重复上百遍，层层堆叠出近百层电路结构，层间误差不能超过五个原子距离。之后通过高能粒子完成元素掺杂，打造出基础晶体管，再用多层金属线路完成布线，纳米尺度的电路网络，复杂度远超城市交通系统。 工序完成后，残酷的检测环节随之而来。芯片整体废品率高达50%，半数产品会直接被淘汰。合格芯片还要经过切割、封装、高温老化测试，按照性能划分等级，一颗芯片才算正式问世。 从材料提纯、精密加工到光学设备、化工原料，顶尖芯片制造串联起量子物理、精密机械、高分子化学等无数前沿领域。我们难以快速造出顶级芯片，根源是整套基础工业体系仍存在短板，并非研发人员不够努力。芯片突围注定是一场持久战，唯有补齐每一块技术短板，才能一步步打破壁垒。
