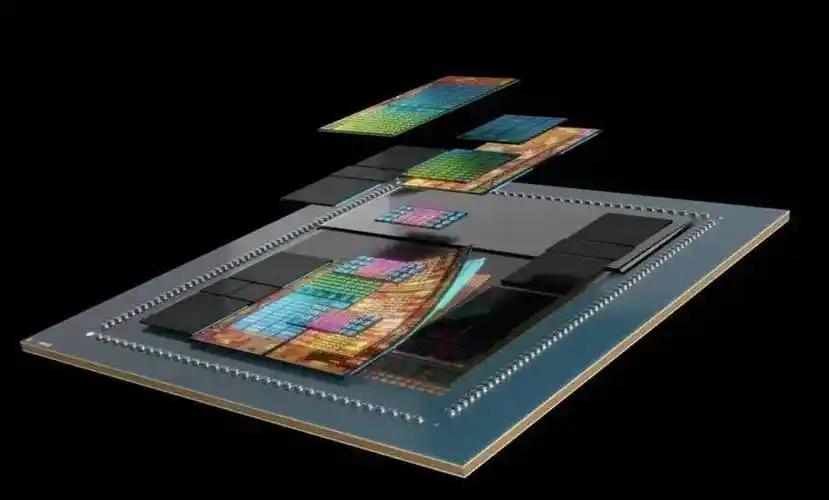

最近这几天，科技圈里最让人津津乐道的词，莫过于华为新抛出的“韬（τ）定律”。 初次听闻这个名字，不少人或许会觉得它颇具书卷气，甚至心生疑虑，怀疑这是否是人为炮制出的玄学概念。 但如果真这么想，那就大错特错了。 这一貌似高深的名词背后，实则隐匿着中国半导体行业于重压之下披荆斩棘、浴血奋战开辟出的一条突围之路。 要讲清楚“韬定律”到底有多厉害，得先聊聊统治了芯片行业几十年的“摩尔定律”。 简单来说，摩尔定律就像是在固定大小的地皮上盖房子，要求每隔一段时间就把房间隔得越来越小，好塞进更多住户。 过去几十年，西方科技巨头就是靠着顶级的光刻机，在这个“摊大饼”的游戏里狂飙。 但当制程逼近3纳米、2纳米时，这条路显然走到了死胡同。 量子隧穿等物理极限成了拦路虎，高昂的成本更让人望而生畏。 更要命的是，最核心的EUV光刻机根本不对我们开放。 如果在别人卡脖子的领域死磕，无疑是拿着鸡蛋碰石头。 既然把零件做小的路走不通，华为干脆直接掀了桌子。 他们不再执着于物理尺寸的缩小，而是提出了“韬（τ）定律”，核心就是用“时间缩微”替代“几何缩微”。 这里的τ代表电路的时间常数，也就是电信号在芯片里跑一趟的时间。 华为的理念极为务实：即便物理尺寸不断缩减，只要能压缩信号传输时间，芯片性能亦能大幅提升。如此逻辑，尽显其技术追求与务实作风。 这就好比原本绕十个红绿灯的平交路口，直接修了立交桥或隧道，路程虽没变，但车速提上去了，整体效率自然成倍暴涨。 有了颠覆性的理论，还得有硬核的落地技术。 与“韬定律”相配合的，是华为独具匠心研发的“逻辑折叠”（LogicFolding）技术，此技术彰显华为在科技领域的创新智慧与独特造诣。 传统芯片的晶体管都是平铺在硅片上的，信号跑个来回得横向穿越漫长的走廊。 而“逻辑折叠”就像玩折纸，把平铺的电路巧妙堆叠起来，建成了立体的“摩天大楼”。 原本地上几百米的路径，现在上下层打个“电梯”秒到。信号路径大幅缩短，电阻和寄生电容随之骤降，系统延迟被极限压缩。 这种把“摊大饼”升级为“空间魔法”的操作，不仅不用苦等最先进的光刻机，还能让晶体管密度实现跨越式提升。 据悉，今年秋季的新一代麒麟芯片就会用上这套架构，实测核心能效大幅提升，再次印证了这套打法的可行性。 但如果只把“韬定律”看作是为了造更好的手机芯片，格局就小了。 这背后折射出的，是中国半导体产业从“追参数”到“拼系统”的战略觉醒。 如今自动驾驶、AI大模型吞卡不计代价，如果死守西方定义的“几纳米”标尺，只会陷入无穷无尽的军备竞赛泥潭。 华为用行动证明，单点参数固然重要，但顶层架构设计、先进封装互联以及软硬件全栈协同，才是决定胜负的王道。 这就是典型的中国式“系统战”思维，不纠结于单点较劲，而是通过大兵团作战和全盘调度来赢得最终胜利。 华为甚至定下目标，到2031年通过全栈优化，让自研高端芯片的算力表现等效达到1.4纳米的水平。 真正的强者，从不在别人的高墙下抱怨，而是转身建自己的通天塔。 “韬定律”绝不是灵光一现的炫技，而是在重重封锁下逼出来的破局之道。 当西方还在炫耀他们的纳米尺标时，我们已经用更适合自己的规则实现了换道超车。 这条路一旦走通，受益的将不仅是某款手机，而是整个中国科技产业的底座。 各位朋友，你们觉得在未来的科技博弈中，这种“系统战”思维还能在哪些领域帮我们实现逆袭？欢迎大家点赞分享，并在评论区留下你们的看法！ 信息来源：人民日报
