某位博主闪充直播，引爆了整个对电池感兴趣的技术圈子的讨论，从8%-97%SOC的充电温升中，测到了电池最高温度读数76.42℃，引发了很大的讨论和争议。
动力电池设计中，一般允许的最高工作温度在55-60℃之间。不同厂家还会有不同限制，部分美系车企更保守，管控在45-50℃。76度，已经远超常规边界。
争议很大，但与其吵，不如拆开来看三个核心问题。
1）电池的温度读取是不是有效的？先说结论：是的。

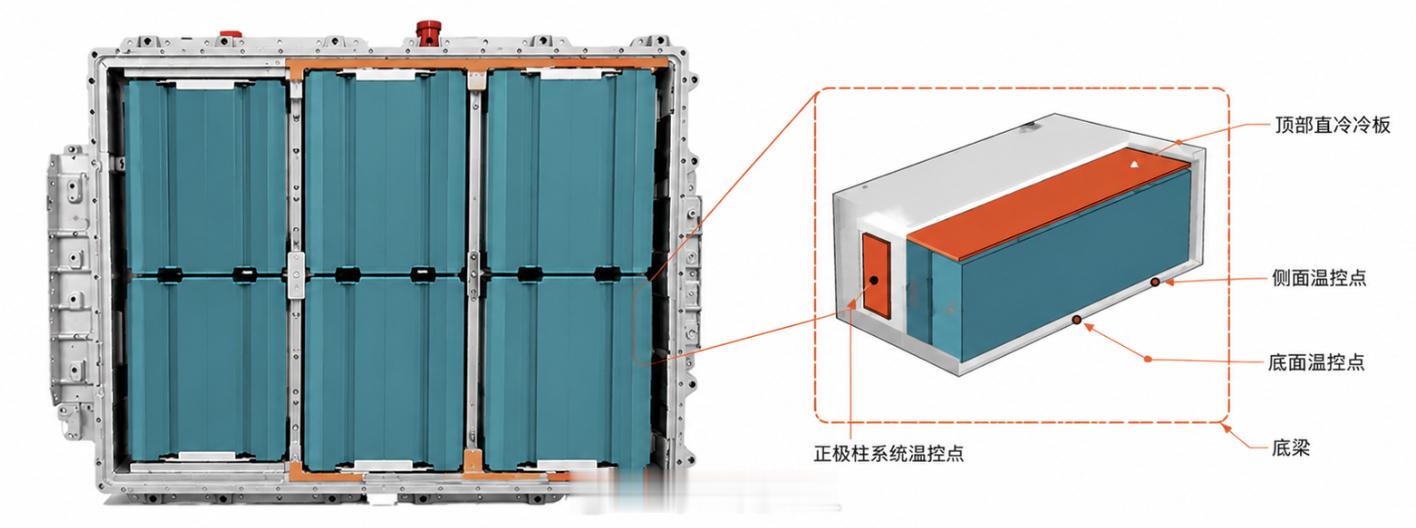

这位博主布置的温度测试点，采用多个温度传感器贴在电池表面，用引线引出来，最高的温度点在电芯侧面从下往上5mm的地方。电池在快充过程中，最热的地方在极柱上。电芯冷却采用电芯顶部直冷冷媒技术，电芯顶部涂有大量导热结构胶。BMS读取车辆电池包最高温度读数是 71℃，电芯表面温度传感器最高温度读数76.42℃，最大温差达到了 6.5℃。这个温度是真实的，测试方法也是有效的，测试点布置有点少的情况下，大概率整个电池表面温度还有更高的，电池内部比表面可能更高。
2）专门的快充温度测试是怎么做的。钻孔可以吗？钻孔影不影响冷却？在国家的电池包测试中，GB/T 31467 专门针对快充温升测试，温升速度、最高温度及温度均匀性，以评估电池热管理系统的能力和电池的安全性。测试方法是：在电池包内的电芯表面、汇流排、箱体等关键位置布置热电偶，可以通过在电池盖上钻孔导入。这种钻孔不会影响热管理系统的正常工作，不会带来额外温升。道理很简单——如果钻孔真的破坏了电池结构、导致功能受损，整车会直接报警，快充根本无法启动。实际上，电池底部哪怕磕了一个洞，热管理系统依然会继续工作。开孔后电池内部与外部有了热交换通道，反而有利于散热。

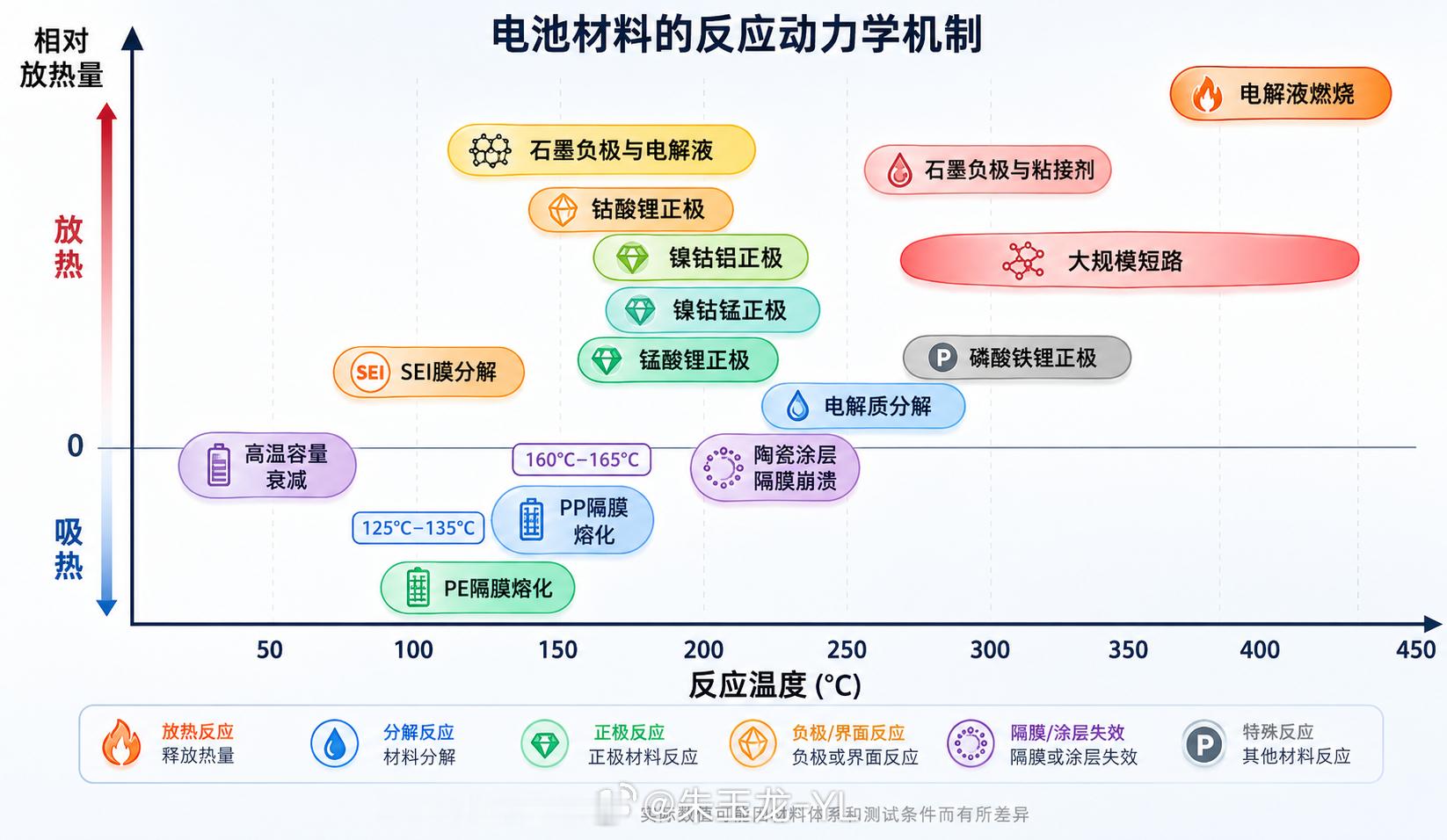

3）快充这么高的温度，有哪些问题？两个维度：安全和寿命。先说安全。锂电池和超级电容是不一样的，锂电池在工作中会发生有很多化学反应，温度越高，有害副反应的发生概率和速率都在急剧攀升：* 80-120℃：SEI膜开始分解* 100℃以上：负极与电解液发生反应* 这些副反应本身会释放热量，一旦突破某个临界点，就会触发链式反应——也就是热失控
所以行业普遍将最极端工况下的温度上限设定在80℃以内，并且严格限制高温持续时间。国标也要求验证300次快充循环后的安全性。再说寿命。高温下运行电池化学活性过高，副反应加速，生成更多无用的副产物，导致电池内阻升高。电解液分解也会增大电池内部压力增大，容量严重衰减。
在2026年快充速度暴增下，电池快充之后的温升和温差是大家普遍关心的，10C以上的超快倍率快充技术，背后的温度到底是怎么样的，是否有隐形代价？
这是测试的最大意义，期待后续每一个快充测试我们都可以拿来比较和探讨。
