Apple在专利文件中描述了一款头戴显示设备，例如AR智能眼镜或头显产品。该设备可无需外接设备，自主监测并校正自身光学对位偏差。
这套自研系统的核心部件，是安置在设备鼻梁位置的光学桥接传感器。该传感器可连通左右两侧显示光路，实时检测投影模组、光波导及其他光学元件之间的相对偏移。这类偏移通常由设备跌落、热胀冷缩或日常长期佩戴磨损所引发。
本次专利的核心突破，是将鼻梁结构改造为主动校准中枢。设备不再单纯依赖外置摄像头或手动触发校准，而是在鼻梁区域内置光源、光学传感器以及独立的第三组光波导。在校准过程中，垂直腔面发射激光器（VCSEL）或同类发光元件，会向桥接光波导发射一组固定光路图案。该光波导再将光线分流，分别导入左侧与右侧的显示光波导。
左右光波导上的局部反射镜，会将部分校准光线反向折射回鼻梁位置。随后，桥接光波导内的光学耦合器，把反射光线传导至光电二极管等感应元件。设备控制电路通过比对双侧传回的光信号，精准测算左右投影模组、光波导之间的相对角度、位移与倾斜误差。
一旦检测到光学错位，系统会即时调整输送至两侧投影单元的图像数据，通过画面畸变修正、几何变换、像素偏移补偿等算法优化画面，确保双目成像融合完整，虚拟内容与现实环境精准对位。

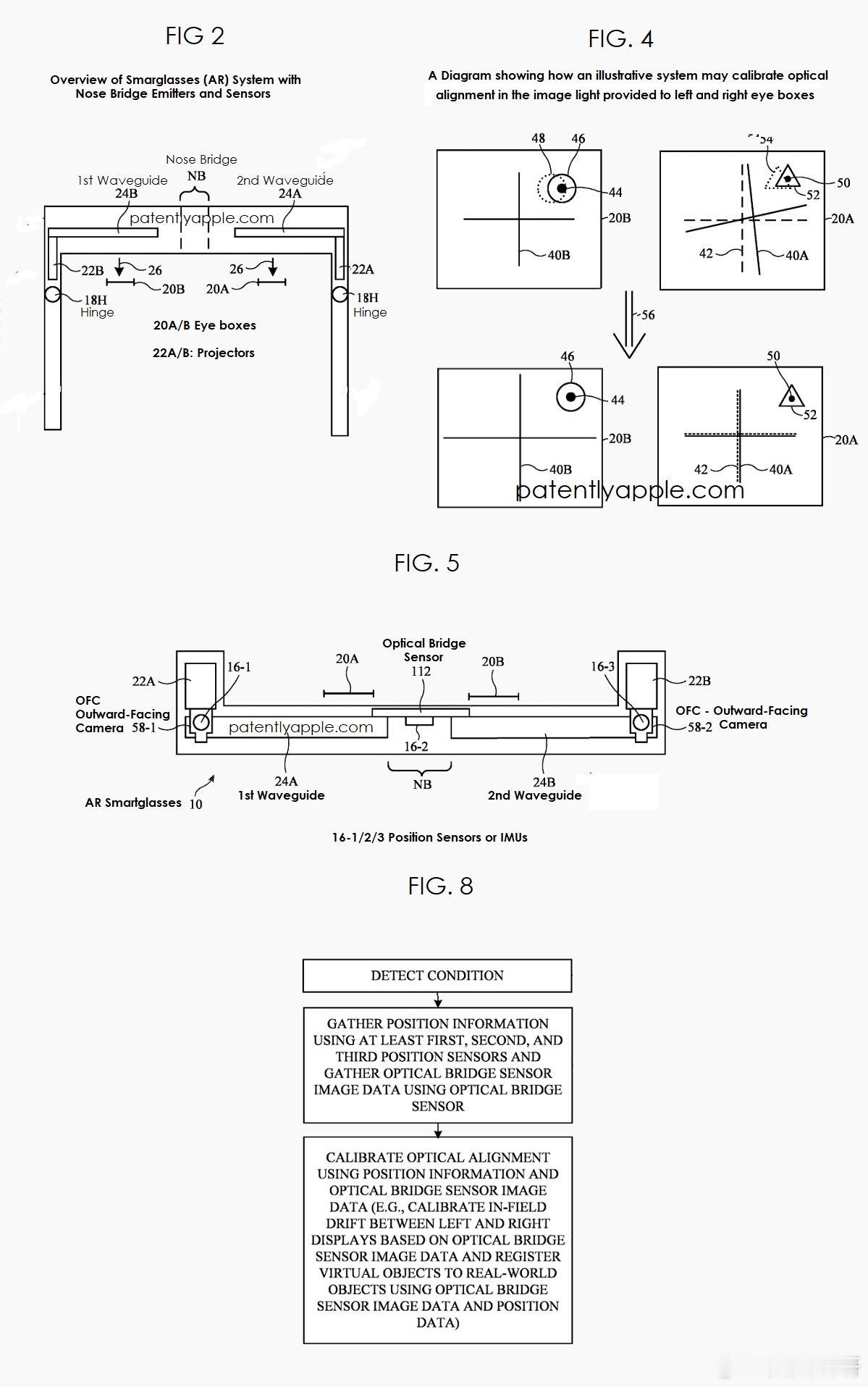

在常规设计方案中，眼镜左侧镜腿搭载左投影模组与光波导，右侧镜腿配备同款右侧光学组件，光学桥接传感器则集成于中间鼻梁区域。
当触发校准条件时——包括开机、摘下收纳盒、检测到跌落冲击、定时自动巡检等场景，发光元件自动启动，传感器采集回传光路数据。控制电路快速运算，判断左右眼成像区域是否发生偏移、旋转或错位。
该专利还公布了另一套优化方案：直接复用投影模组的成像光线，无需额外独立光源。鼻梁光波导借助输入、输出耦合器，采集双侧显示光路的画面光线，并汇总至单一图像传感器。通过识别光路成像差异，判定光学错位问题。整套校准机制可全天候后台持续运行，也可按需间歇启动，兼顾精准度与设备续航。
基于光波导技术的AR显示设备，对微米级光学偏差极度敏感。即使左右光学组件出现极其细微的角度变化，也会直接破坏立体视觉融合效果，引发重影、画面错位，导致虚拟物件与现实空间无法精准匹配。
现阶段主流头显设备仅支持出厂一次性校准，长期使用后光学精度会持续衰减。Apple这款自研鼻梁自监测方案，能够让设备在全生命周期内稳定维持光学素质，无需用户手动调试，也无需线下售后检修校准。
同时该设计充分兼顾硬件实用限制：鼻梁传感器可与外置摄像头、机身姿态传感器协同工作，并配合加速度传感器识别撞击、跌落等意外场景。设备可在磕碰后自动复检光学精度，通过软件算法即时修复偏差，在用户感知不到异常前完成画面校正。
鼻梁光波导可搭配棱镜、百叶式反射镜、衍射光栅等元件实现光路转向；感应元件可选用简易光电二极管（检测光强、相位差），或是高清图像传感器（捕捉完整光路图案）。
专利中还提及多层光栅介质、堆叠式光波导基底、多角度分区发光元件等设计，大幅提升测量精度。所有核心校准组件集中收纳于鼻梁位置，在新增核心功能的同时，不会增加镜腿臃肿感，也不会遮挡用户视野。
简言之，Apple这项专利实现了AR眼镜自主自检调校。通过将鼻梁打造为集成发光单元、传感器与共享光波导的校准核心，设备可实时检测并补偿光学漂移。即便硬件老化、日常磕碰磨损，也能长期保持左右画面精准对齐，稳固锚定现实空间的虚拟成像效果。
