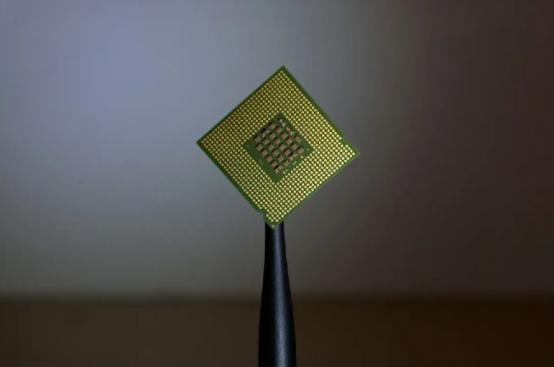

我们赢了！突破摩尔定律限制，中国研制出全球首款二维半导体芯片 芯片行业这些年一直靠着老规矩往前走，晶体管越挤越密，性能跟着往上提。可硅材料做到两纳米附近，物理空间已经满得不行，电子漏电散热这些毛病就冒出来了。 全世界都在琢磨新办法，二维半导体因为只有几个原子那么薄，就成了大家公认能绕开这些坎儿的路子。这种材料平铺开来，厚度极小，却能保持不错的电子特性，说白了就是在更小的尺度上还能稳稳干活儿。 很多人不知道，二维半导体的研发难度远超想象。它的厚度只有几个原子层，加工时稍微用力就会损坏，国际上长期停留在实验室单管测试阶段，集成度一直上不去。 中国没有跟着国外的节奏走。复旦大学周鹏教授和包文中研究员的联合团队，默默深耕十多年，终于打破了这个僵局。2025年4月，他们在《自然》期刊发表重磅成果，正式推出全球首款基于二维半导体材料的32位RISC-V架构微处理器，取名“无极”。 这款“无极”芯片，直接刷新了国际纪录。它集成了5900个二维半导体晶体管，把之前国际最高的115个晶体管集成量，一下子提升了51倍。它采用二硫化钼作为基材，厚度仅0.7纳米，比头发丝还要细百万倍。 “无极”芯片的功耗控制能力十分出色。它的待机功耗仅为传统硅基芯片的五分之一，省电效果达到80%，同时还能有效解决硅基芯片的漏电和散热难题。这得益于二维材料的天然优势，它的原子级厚度让电子传输路径更短，散热效率大幅提升。 团队的研发过程充满挑战。他们用了整整五年时间，攻克了从材料生长到器件集成再到电路验证的全链条难题。他们采用化学气相沉积法，实现二硫化钼单层在晶圆上的均匀生长，避免了材料破损的问题。 为了提高研发效率，团队创新采用“原子级界面精准调控+全流程人工智能算法优化”的技术。这种数据驱动的优化方式，把传统的试错周期缩短了数十倍，让反相器良率达到99.77%，确保了芯片的稳定性。 更关键的是，这款芯片的制造工艺没有过度依赖先进极紫外光刻机。它有70%左右的工序，能直接沿用现有硅基产线的成熟技术，其余核心步骤则靠团队自主设计的专用设备完成，还积累了20多项发明专利。 这一突破不是偶然，而是中国科研长期投入的结果。早在2022年，上海就率先发布未来产业行动方案，明确推动二维半导体材料的技术研究和布局。复旦团队还搭建起国内首条二维半导体专用试验线，为技术落地打下基础。 “无极”芯片并不是要取代传统硅基芯片。它主攻低功耗赛道，适合可穿戴设备、物联网、无人机、航天传感器等场景，这些场景对功耗要求极高，传统芯片很难满足需求。 成果发布后，团队没有止步于论文。2025年2月，包文中创办原集微科技，推进科技成果转化。同年6月，国内首条二维半导体工程化验证示范工艺线启动建设，2026年1月正式点亮，标志着这项技术从实验室走向产业化。 目前，全球半导体巨头都在布局二维半导体技术，英特尔、三星、台积电纷纷将其列为1纳米节点后的核心方向。中国这次的突破，让我们在这条新赛道上抢占了先发位置，不再跟在别人后面追赶。 当然我们也要清醒，“无极”芯片目前还处于概念验证原型阶段，整体性能和商用芯片还有差距，暂时不具备市场优势。团队下一步的目标，是继续提升集成度，搭建稳定的工艺平台。 按照规划，这款二维半导体芯片预计2029年实现量产，届时将率先抢占超百亿美元的低功耗芯片市场。它的出现，不仅为摩尔定律续命，更让中国在半导体领域实现了换道超车的可能。 以前提起芯片，很多人都会觉得我们处处受制于人。这次中国研制出全球首款二维半导体芯片，用实力证明，我们不仅能跟上国际步伐，还能实现领跑。未来，随着技术的不断成熟，中国芯片产业必将迎来更广阔的发展空间。
